DBM-DZ220直流系统综合测试仪
湖北电保姆锂电池均衡维护仪应用领域,主要用于锂电池箱充放电测试及均衡维护,解决锂电池包单芯电压不均衡的痛点,用于快速解决锂电池电压不一致的难题,适用于所有锂电池模组电压等级,集单芯放电,充电,均衡维护功能一体,48通道可独立启动,可同时均衡,可创造任意电压差,核容,均衡及检测电池性能,是电池厂商、经销商,售后维保进行电池测试的理想测试议表,为新能源小轿车,大巴车,公交车及适用锂电池包安全保驾护航。

提醒:关于产品购买、技术维护等服务,欢迎来电咨询。

点击立即咨询产品

24小时服务热线:

4000-276-446 17786409580

  • 简介

  • 参数

  • 产品彩册

  • 附件

  • 售后保障

    产品简介




    1.1主要特点

    1) 全自动型测试,装置按菜单方式完成各种试验功能,电压稳定精度及纹波系数测试、稳流精度、效率的测试。

    2) 全自动测试直流电源的负载电流、直流电压、稳压精度、纹波系数、充电机效率等参数测试。

    3) 直流稳定精度功能:自动功能测试充电电压、负载电流、稳流精度、脉冲峰值、脉冲谷值、电压平均值、稳压精度、输出电压波动极限值、稳流精度等参数。

    4) 放电测试功能。测试放电全过程,放电完成后,根据记录描述放电曲线。

    5) 主机系统采用新型高速工业PC机做处理器及大规模集成电路(CPLD),动态响应时间小于100uS,可靠性高,性能优良。

    6) 自带大屏幕图形LCD7.5寸彩屏,5位半数字、全汉化图形界面,人机对话方式控制,操作简单,使用方便。

    7) 采用三相自动数控调压器,输出精度高、功率大,电压稳定度高。

    8) 用新型大功率功耗器件为负载,负载能力强,输出调节采用无触点调节,精度高,体积小,重量轻,放电无明火。

    9) 负载电阻采用8421码有序排列,可任意组合为用户所需的负载。

    10) 放电报警功能:在放电过程中,如电池组端电压小于报警电压,装置音响报警提示用户,并在界面显示报警信息。

    11) 自动终止放电功能:若在放电过程中,如电池组端电压小于终止电压,为防止过放电,程序即可终止放电,装置声音报警提示用户,并在界面显示报警信息。

    12) 手动终止放电功能:若在放电过程中,如用户需要终止放电可在界面选择“终止放电”键,程序即可终止放电。

    13) 时钟显示及对时功能:实现时间和电流关系,确定安时计。放电过程中,放电电流始终保持不变。

    14) 仅用三键完成设定,直接输入数字,现场打印,并具有RS232和USB接口。

    15) 完善的上位机功能,实现电子存档,报表打印输出,历史记录快速查找,具有分析,数据保存,对比确定故障功能。





    1.2主要功能

    1) 电压稳定精度及纹波系数测试功能

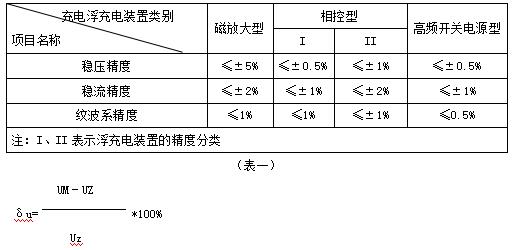

        测试原理:按照DL/T 459-2000《电力系统直流电源柜订货技术条件》规定,充电浮充电装置在浮充电(稳压)状态下,交流输出电压在其额定值的+15%、-10%的范围内变化,输出电流在其额定值的0-100%范围内变化,输出电压在其浮充电压调节范围的任一数值上保持稳定,其稳压精度应符合表一内规定


    δu――稳压精度

    UM――输出电压波动极限值

    U Z――输出电压整定值

    按照DL/T 459-2000《电力系统直流电源柜订货技术条件》规定,充电浮充电装置在浮充电(稳压)状态下,交流输出电压在其额定值的+15%、-10%的范围内变化,输出电流在其额定值的0-100%范围内变化,输出电压在其浮充电电压调节范围的任一数值上,测得负载电阻两端的纹波系数均应符合表一内规定。


    注:Xpp――纹波峰值系数

    Upp――输出电压交流峰值 纹波峰值

    Udc――直流输出电压平均值

    测试方法:在“电压稳定精度参数设置”界面中设置负载电流、直流整定电压、稳压精度规定值、纹波系统规定值等参数,按开始键,装置自动按程序进行测试,并将测试结果显示在界面上。

    2) 电流稳定精度测试功能

    测试原理:按照DL/T 459-2000《电力系统直流电源柜订货技术条件》规定,充电浮充电在浮充电(稳流)状态下,交流输出电压在其额定值的+15%、-10%的范围内变化,输出电压在充电电压调节范围内变化,输出电流在其额定值的20-100%范围内变化任一数值上保持稳定,其稳流精度符合表一内规定。


    注:δI――稳流精度

     IM――输出电流波动极限值

     Iz――交流输入电压为额定值且充电电压在调整范围内的中间值时,充电电流测量值。

    测试方法:在“电流稳定精度参数设置”界面中设置直流电流整定值、充电电压、负载电流、稳流精度等参数,按开始键,装置自动按程序进行测试,并将测试结果显示在界面上。

    3) 放电测试功能

    用户仅需在“放电参数设置”界面中设置电池组容量、直流电压、终止放电电压、放电电流、放电时间等参数,装置按设定参数进行放电,并记录放电全过程,放电完成后,根据记录描述放电曲线及保存所有的放电过程的技术参数。

        在放电过程中,参照放电前所设置的最低报警电压参数,放电过程中如电池组端电压小于报警电压,装置在界面显示报警信息。

    若在放电过程中,参照放电前所设置的最低终止放电电压参数,如电池组端电压小于终止电压,为防止过放电,程序即可终止放电,装置在界面显示报警信息。

    若在放电过程中,如用户需要终止放电可在界面选择“终止放电”键,程序即可终止放电。

    4) 限流测试功能

        不同的充电机在不同的限流状态进行测试,可以测试限流状态。

    5) 限压测试功能

        不同的充电机在不同的限压状态进行测试,可以测试限压状态。

    6) 效率测试功能

    不同的充电机在额定交流电压进行测试,可以测试充电机效率。

    7) 三相不平衡测试功能

    在额定交流电压进行测试,可以测试不同调压器输出的不平衡度。

    8) 时钟显示及对时功能

    仪器自带时钟并可以具有对时调节功能。

    9)电压选择功能

       实时交流电压选择,根据不同的用户的实际测量需要,在测试90%-110%的实际输入交流电压时,依用户的需要进行数值输入就可以测量,不要做任何改动。

    10)满足所有类型的充电机

        本装置完全满足不同类型的充电机,如高频电源,相控电源等。

    11)波形显示功能

    本装置采用目前国内外就新型的PC104主机,具有强大有功能,能准确测量外,实时采集各点电流、电压数据,通过判断自动调节负载大小,测出各状态下的稳压精度、稳流精度、纹波系数等相关参数,并能够实时显示纹波波形记录等功能。


    产品参数


    1) 电源:交流 220V±15%   频率 50HZ

    2) 电压等级:DC220V/110V电流范围:0-50A

    3) 电压精度:0.5%

    4) 电流精度:1.0%

    5) 交流电压:AC380V+(-15%~+15%)

    6) 调压装置额定功率:≥15KVA

    7) 环境温度: -10℃--+40℃

    8) 环境湿度:5%-90%

    9) 散热方式:强制风冷

    10) 携带方式:便携式

    11) 数据记录:内存大于256M

    12) 接口方式:USB和RS232同时自带

    13) 工作时间:连续不间断
