产品外观尺寸
型号/名称 | DPMDC-ENS-2305/无源多功能充放电设备 |
主机外形 |
|
重量(单位：kg) | 主机≤55(kg) |
尺寸(单位：mm) | 560*550*540mm(长x宽x高) |

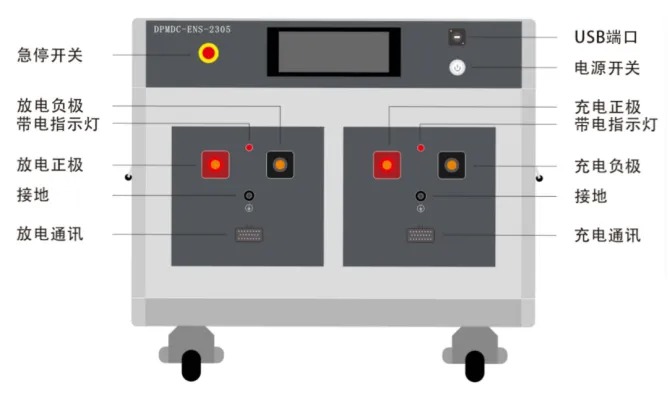

仪器接口正面
名称 | 功 能 | 名称 | 功 能 |
急停开关 | 当异常状况下按下开关设备紧急停止 | USB端口 | 外接U盘数据接口，设备工作完成进入数据界面接入U盘导出数据配合电脑安装上位机解析软件，解析数据，生成报表文档 |
放电负极带电指示灯 | 当放电端口接入电池包且极性正确指示灯亮起表示接入正确 | 充电正极带电指示灯 | 当放电端口接入电池包且极性正确指示灯亮起表示接入正确 |
放电通讯 | 通讯接口，配备专用线束用于与放电电池包通讯读取电池信息 | 充电通讯 | 通讯接口，配备专用线束用于与放电电池包通讯读取电池信息 |
接地 | 放电端接地端口 | 接地 | 充电端接地端口 |

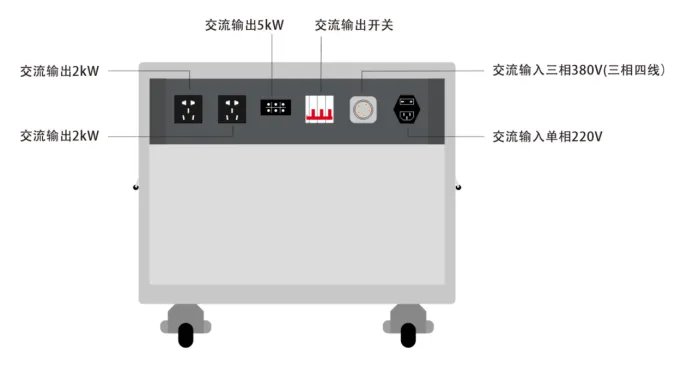

仪器接口反面
名称 | 功 能 | 名称 | 功 能 |
交流输出2KW (第1路) | 该接口输出2KW,AC220V市电输出。 | 交流输出2KW (第2路) | 该接口输出2KW,AC220V市电输出。 |
交流输出5KW | 该接口输出5KW,AC220V市电输出。 | 交流输入三相380V（三相四线） | 该接口接入AC380V交流电，用于给电池包或整车充电。 |
交流输入单相220V | 该接口接入3芯品字形接头AC220V市电输入，用于给设备内置锂电池工作电源充电 | 交流输出开关 | 闭合该开关交流市电插座才有输出 |

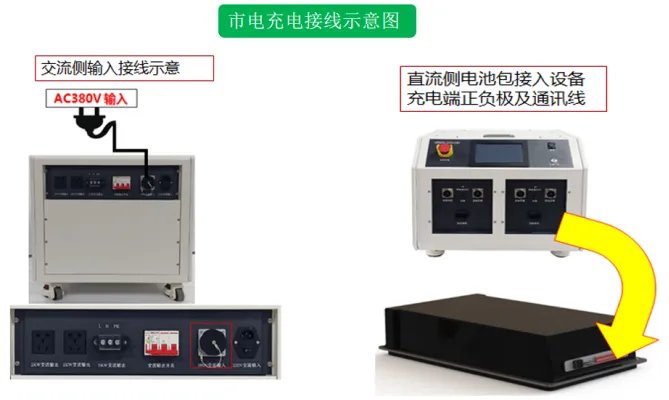

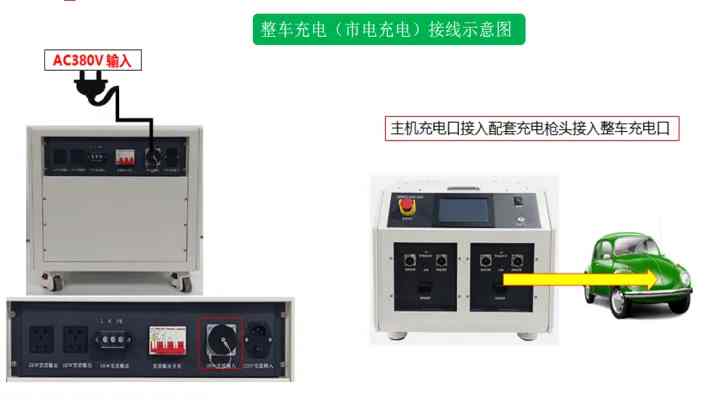

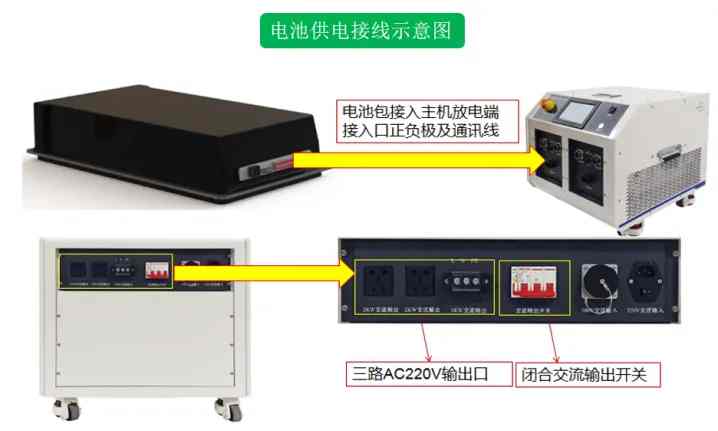

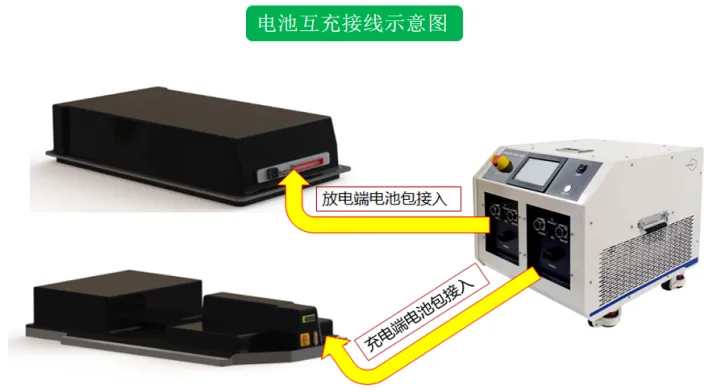

产品操作维护接线示意图示
产品使用注意事项及维护
Ø设备控制系统使用交流及电池包供电，工作中需要保证接口接触牢靠
Ø设备工作时保证良好通风，进风口及出风口1米范围内不可有遮挡。
Ø设备应在室内使用，保持设备干燥、无腐蚀、无结露、通风良好。
Ø测试仪应放置在通风良好、无腐蚀、无强电磁场干扰的环境下运行。
Ø测试仪正常工作时不得带电插拔连接端子，否则造成测试仪损坏！
Ø请用户严格按照本说明书操作，严禁带电操作或野蛮操作。
Ø产品搬移过程中应避免磕碰或严重撞击。
Ø产品贮存中应注意防潮、防火。
Ø本说明书中图示及说明可能与实物有细微差别，请以实物为准。
Ø机内有高压，非本公司维修软件或授权维修人员不得擅自维修。
Ø未经本公司许可擅自拆机维修，保修自动失效。
常见仪器及接线故障排查方法
序 号 | 故障现象 | 排查方式 |
1 | 电芯电压无法读取 | 检查确认通讯线连接方式及通讯协议是否正常 |
2 | 电压不显示 | 检查确认电池包接入口是否正确 |
3 | 带电指示灯不良 | 检查确认电池包接入口是否正确 |
4 | 单体电压显示不全 | 电池信息参数里电池包串数设置有误 |
5 | 交流市电无输出 | 检查确认交流输出空开是否闭合 |
6 | 过温故障 | 注意通风 |
7 | 数据存不进去 | 机器重启，不要在放电过程中进行内部存储和外部存储的切换操作 |
