产品概况
ENS-2205DC 蓄电池智能充放电一体机是集蓄电池恒流放电、智能充电和充放电循环于一体的测试设备,用于定期的电池组检测及落后电池再生活化。用于电信、基站和电力等部门,也适用于各个类型的叉车,高尔夫球车及火车等牵引电池组的测试和循环活化。
ENS-2205DC蓄电池智能充放电一体机产品综述:
产品采用定制镍铬合金电阻器作为负载源。低阻值;能实现更大电流的放电,定制型外观使功率密度更高。高精度;精度能控制在±0.001Ω内,作为负载源使放电过程更稳定。低温度系数;受温度系数影响小,环境适应能力强。耐电流冲击;耐电流能力强,能快速响应大电流冲击,放电过程更可靠。
智能芯片控制。放电过程智能控制,跟随蓄电池电压下降自动调整,保证恒流放电。单节蓄电池电压实时采集,并以曲线方式展示,便于评估分析,同时智能分析电池电压状态,并作出评估。智能计算放电容量与放电小时率之间的转换,实现电池容量状态最佳评估效果。可设定多种门限阀值,智能判断。
放电测试功能。在电池组脱离系统后利用智能假负载进行恒流或恒功率放电,或者利用智能假负载与用户设备并接进行恒流放电。设定好放电电压、放电电流、放电时间、放电容量等阀值等参数,测试仪便自动执行放电功能,并实时显示放电电流、电池已放容量、整组电压、单节电池电压、放电时间等数据;放电测试过程中可对放电参数进行修改。当电池组达到终止放电电压设定值、终止放电容量设定值、终止放电时间设定值、任一单体电池电压低于终止单体电压设定值或人为进行终止操作均可停止放电测试。
充电功能:严格按照蓄电池充电特性曲线进行自动充电,设计的充电模式是“恒流→(均充稳压值)定压减流→(自动判别转为)涓流浮充”,本仪器具有充电速度快、充电还原效率高、无需人工值守、超长时间充电无过充电危险、确保蓄电池使用寿命等优点。
循环及活化功能:电池组脱离系统后,放电充电参数设置后,仪表开始工作,在电池组放电结束后,自动转为充电功能,无需人为操作。
7英寸超大液晶触摸屏。采用7英寸大尺寸高亮触摸屏,分辨率1024x600,可直接在屏上进行点击操作,简单明了。抗干扰能力强。
采用LORA无线单体监测模块(选配):兼容2V/4V/6V/12V单体电压监测。每个无线监测模块可同时监测6个单体,相比每个模块监测一只单体电压方法,需要配置的模块数量只是其1/6(48V只需4个监测模块),让无线模块接线操作更加简便。
单体模块频段设置:主机支持接受和修改多频段无线单体监测模块频段,在同一机房使用多台测试仪或近距离范围内使用多台测试仪采集单体模块数据不会干扰。目前支持可设置最多1-10频段接收。
电池充放电过程中,各单体电压实时检测和显示:并在主机屏幕上呈现出各单体电压柱状图的变化轨迹,支持数据表格显示,还能自动实时呈现出电压最高与最低的单体,帮助您快速分析单体变化的趋势。
充放电曲线查看:可回看放电过程中电池组电压、电流曲线。
内置多种充放电模板:仪器内置6组测试模板供选择,测试更便捷。可自行对测试模板进行修改和调用。
数据转存:主机配置U盘数据转存,数据分析软件可对数据进行解析,并支持报告生成,并支持在主机上修改测试数据名称,便于客户管理和识别测试数据。
放电模式多种选择:主机标配支持恒流放电,恒功率放电,恒压放电,三种放电模式,为客户提供多种测试模式选择,更好的检测蓄电池性能。
补偿放电功能测试:主机需开启补偿放电功能,开启后内部负载会根据霍尔元件检测到的电流值而自动减小,保证电池组恒流放电。主机显示电流=电池组放电电流=主机内部放电电流+实际负载电流。
主从机模式并机测试:支持多台主机一起并机使用。
断电续测功能:主机默认开放断电续测功能,在放电,充电,循环活化测试过程中,市电断电情况下,主机失去供电电源,当主机市电恢复供电电源情况下,主机会自动开始启动断电前测试状态继续测试,保证测试数据连续不中断,保证测试过程完整,无需人员值守。
PC控制:主机支持配置上位机软件,由电脑端控制主机参数设置,启动停止功能。
内阻测试:主机支持测试每一节单体电池内阻功能并支持系数修改,测得内阻值供客户参考。
在线监测:主机支持在线监测功能,当主机开启开启该功能后,主机主界面增加“在线监测”主功能选项,进入该功能界面可对蓄电池组电压,电流进行在线监测并记录电流,电流,容量,时间数据并可生成报表,便于客户判断蓄电池健康状态。
预留RS485主机接口:电池单芯电压采集。
预留RS485从机接口:接受远程控制。
预留CAN通信接口:接收CAN信号输入读取。
ENS-2205DC蓄电池智能充放电一体机产品外观尺寸:
型号 | ENS-2205DC蓄电池充放电测试仪 |

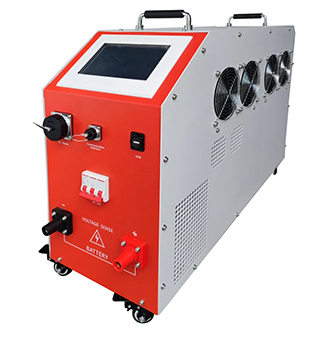

外形 |
|
重量 | 主机约37.3(kg) |
尺寸(单位:mm) | 725x265x500mm(长x宽x高) |
ENS-2205DC蓄电池智能充放电一体机产品技术性能:
电源输入-交流 | 三相四线交流380V,ABCN,频率范围为40-60Hz |
主机操作方式 | 触摸屏 |
显示屏 | 7寸TFT液晶屏,电阻屏,分辨率1024x600 |
数据通讯 | RS485x1 |
内部数据存储 | 128MBit |
电压测量精度 | ±0.5%FS+0.1V |
电流测量精度 | ±1%FS+0.1A |
组电压显示精度 | 0.1V |
组电流显示精度 | 0.1A |
放电电流控制精度 | ±1%FS |
放电电压范围 | 90-270Vdc |
放电电流范围 | 0-50A,连续可调 |
充电电压范围 | 90-270V |
充电电流范围 | 0-50A,连续可调 |
主机保护 | 过温、过流、电流失控触发停机保护 |
紧急停机执行机构 | 高压直流保护器 |
反接保护 | 支持 |
异常保护 | 电源线掉电、主电缆掉电 |
过温保护 | 电阻箱过温85℃;散热器过温75℃ |
报警提示 | 液晶显示+蜂鸣器。 |
安全测试 | |
耐压测试 | 交流输入-机壳:2200Vdc 1min 交流输入-机壳 |
直流输入-输出:2200Vdc 1min 直流输入-机壳 | |
工作环境 | |
散热 | 强制风冷 |
温度 | 工作温度范围:-5~50℃;贮藏温度:-40~70℃ |
湿度 | 相对湿度0~90%(40±2℃) |
海拔 | 额定海拔2000米 |
ENS-2205DC蓄电池智能充放电一体机测试步骤介绍:
第一步:连接单体电压采集器(未配置采集器可跳过此步骤)。
第二步:把充放电电缆线犀牛角一端连接到主机,另一端连接到电池组两端。(注意:先接设备端再接电池端;红色线接正极,黑色线接负极)。
第三步:主机插入电源,接入AC380V电源(三相四线制A/B/C/N/PE),合上交流3P,AC空开,主机开机。
第四步:根据测试需求分别进入放电,充电,循环参数设置,参数设置完成点击“应用”进入测试主界面。
第五步:点击“启动”开始测试。

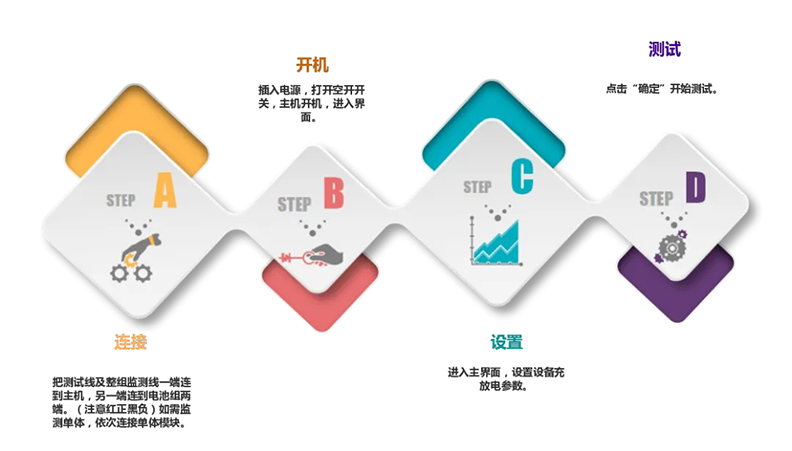

仪器快速上手流程图

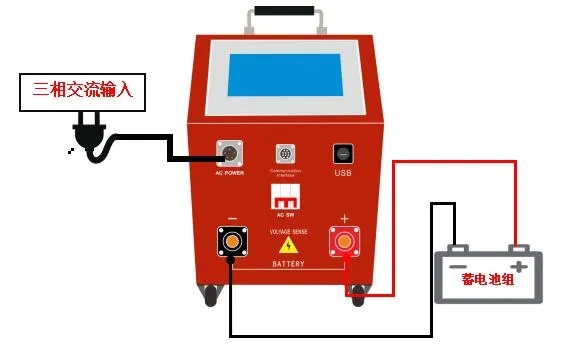

ENS-2205DC蓄电池智能充放电一体机产品使用前注意事项及接线图示:
1.设备的控制系统使用交流供电,工作中需要保持交流的不间断供电。
2.设备工作时需保证良好通风,进风口及出风口1米范围内不可有遮挡。
设备应在室内使用,保持设备干燥、无腐蚀、无结露、通风良好。
ENS-2205DC蓄电池智能充放电一体机单体模块连接步骤:
第一步:确定整个电池组需要使用单体模块数量。
模块数量=整个电池组节数/一个单体模块所能监测节数,未整除的,模块数量需要加1.
举例:如电池组电池节数节,配置的单体模块所能监测6节,110/6=18.33个,未整除,所以需要使用的模块数量=19个。
第二步:连接单体模块与电池的连线。(单体模块从1号模块开始)
单体模块与单体电池连接,请用户按照对应的电池编号进行采集连接!先采集线与电池的连接,后给模块供电。
电压采集线与电池接线顺序为:以电池组正极为接线起始端,从电池组正极开始按照“红、绿01、绿02......绿05、绿06、绿07、黑”依次接线。使用多个单体模块时,按单体模块编号,从前到后,单体模块所有采集线全部连接上,最后一个模块多余的采集线,不用连接,也可一起短接到电池负极(供电电源:压差±8V以上)。

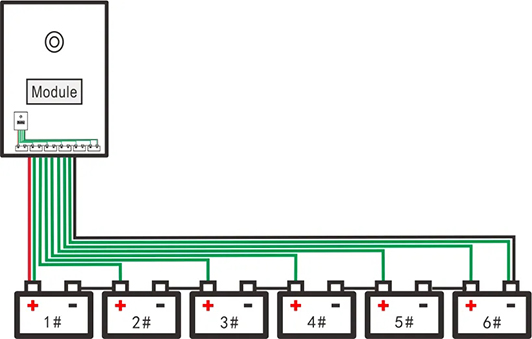

6节及以上电池模块接线图

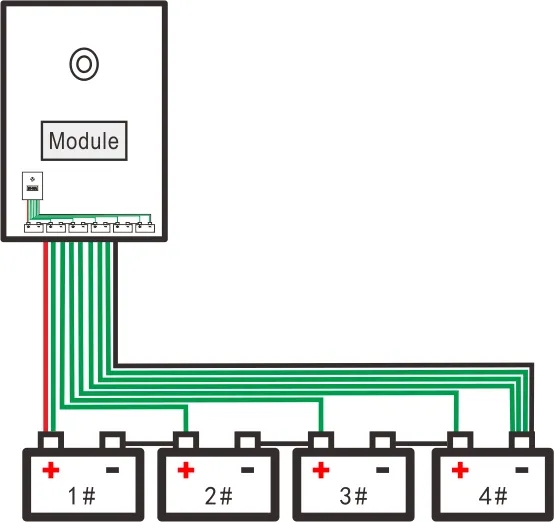

电池不足6节模块接线图
注意:
模块从电池取电,最小可监测电池数据1-6节,取电线为红色线和黑色线,建议模块取电范围12-24V供电通讯传输最佳。模块供电范围±8V-100V,模块支持正负取电。
单体模块的供电电源,单体模块的供电电源,单体模块的供电电压是8V以上,由红、黑电源线单独供电,将红黑电源线接到压差±8V以上电源上,模块取电支持红正黑负接线。电源取电方法,假如当前测量的电池组的单体电压是2V,通过6节电池取电;单体电压是6V,通过2节或者4节电池取电;单体电压是12V,通过1节或者2节电池取电。注意,每个单体模块都需要供电。
单体模块供电后,对应模块上单体电压指示灯闪烁正常。主机接收到单体通讯后模块等频率慢闪,模块接线完成。
售后服务:
1. 本公司对售出的产品一年质保,终身维护。
2. 保修期内出现下列情况之一时,维修应收成本费:
1)用户使用或搬运过程中因撞击而造成的故障或损坏。
2)用户未妥善保存,导致仪器渗水、受潮、撞击或引火等。
3)用户自行或委托其它单位维修而引起的故障或损坏。
4)用户因接线错误导致设备故障或损坏。
5)如出现不可抗力(如火灾、水灾、天灾等)而引起的故障或损坏。
6)不按本使用说明书要求随意连接其它设备而引起的故障或损坏。
7)无产品保修卡且又无法确认该仪器处于保修期内的故障产品。
注意事项及维护:
1.测试仪应放置在通风良好、无腐蚀、无强电磁场干扰的环境下运行,主机箱前后端通风孔不得堵塞,保证通风良好!
2.测试仪正常工作时不得带电插拔连接端子,否则造成测试仪损坏!
3.测试仪在放电过程中若因停机门限到或异常告警,风扇将继续工作进行散热,3分钟后自动停止,此时请勿关闭放电开关,等待风扇停转后关机。
4.请用户严格按照本说明书操作,严禁带电操作或野蛮操作。
5.产品搬移过程中应避免磕碰或严重撞击。
6.产品贮存中应注意防潮、防火。
7.本说明书中图示及说明可能与实物有细微差别,请以实物为准。
8.机内有高压,非本公司维修软件或授权维修人员不得擅自维修。
未经本公司许可擅自拆机维修,保修自动失效。
常见仪器及接线故障排查方法:
序 号 | 故障现象 | 排查方式 |
1 | 某个模块单体电压全部为0 | 检查确认无线模块接线方式 |
2 | 每个无线模块前三个单体电压为0 。 | 接线顺序接反了,按从0号到6,应从正极开始 |
3 | 模块指示灯不亮 | 模块红黑夹子最小需要取电8V以上。 |
4 | 模块指示灯慢闪,单体接收不到数据 | 充放电仪上的模块数量填写错误、模块地址超过范围。 |
5 | 连接放电电缆时,蜂鸣器鸣叫 | 放电电缆正负接反 |
6 | 放电电流正常,电压不下降 | 蓄电池组没有脱离系统 |
7 | 放电时电流不受控制 | 请确认内外部电流传感器选择正确 |
8 | 放电电流故障 | 空气断路器未合上、放电电最终版未接或电池容量太小,放电电流不足 |
9 | 过温故障 | 确认放电仪的摆放,注意通风及热量流向 |
10 | 上电后,合上空开就有电流 | 可能放电电路烧坏,需要返厂。 |
11 | 数据存不进去 | 机器重启,不要在放电过程中进行内部存储和外部存储的切换操作 |
