应用背景

    ●按照电池测试规程定期对蓄电池组进行核对性放电试验和容量测试，可验证电池容量性能，预估后备供电时间，在应对市电风险时保障应急供电需求。

    ●电保姆长期专注于蓄电池的测试维护设备的研发与生产，针对蓄电池测试推出了蓄电池容量测试仪、蓄电池单体活化仪、蓄电池充放电一体机、蓄电池放电仪、蓄电池电池充电机、锂电池模组测试仪、锂电池均衡仪等适应用户多种测试需求的产品。

    ●而这些设备在不同应用场景不断切换时，电保姆的无线电池检测模块则始终在每次测试中监测每个电池单体的实时数据，通过获取整组电池中每一个单体在放电过程中电压、容量变化趋势，实现对各单体电池性能的定量判断，准确评估单体电池健康状态。

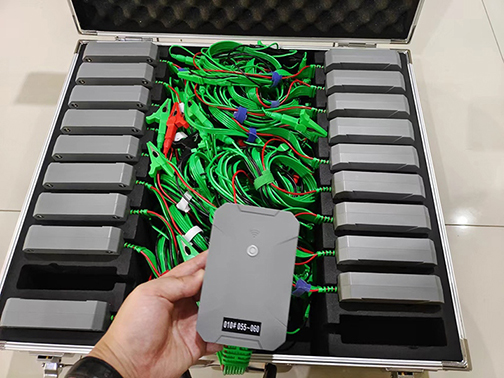

单体电池监测模块

基本信息：

构成：单体模块+连接线

连接线：七根绿色线，一根黑色线，一根红色线

适用单体：兼容2V/4V/6V/12V单体电压监测

监测数量：每个无线监测模块可同时监测6个单体

供电电压：±8V-120V DC

单体模块频段设置：可设置最多1-10频段接收

通信方式：无线LORA

     ●采用LORA无线单体监测模块（选配）：兼容2V/4V/6V/12V单体电压监测。每个无线监测模块可同时监测6个单体，相比每个模块监测一只单体电压方法，需要配置的模块数量只是其1/6（48V只需4个监测模块），让无线模块接线操作更加简便。

     ●单体模块频段设置：主机支持接受和修改多频段无线单体监测模块频段，在同一机房使用多台测试仪或近距离范围内使用多台测试仪采集单体模块数据不会干扰。目前支持可设置最多1-10频段接收。

      那么，单体电池检测模块如何使用？下面将为您详细展示。

一、单体电池检测模块正确接线方式：

     ●将单体电池检测模块（以下简称模块）的检测线接入电池单体，模块共有七根绿色线，一根黑色线，一根红色线；

     ●绿色线按线的长短区分顺序，电池组从总正极开始，最短的绿色夹子夹第一节单体的正极，其它的按顺序接上第二、三、四、五，六块电池的正极，最长的绿色夹子夹在第六块电池的负极，红黑线用于模块供电。

     ●标称2V电池：红色线夹在第一块电池的正极，黑色线夹在第六块电池负极;

     ●标称12V电池：红色线夹在第一块电池的正极，黑色线夹在第二块电池负极;

     ●接好后模块按键指示灯等频率慢闪表示通信正常。

 单体模块接法如下：

（连接示意图）

1. 所有线夹子接在等电位确保按顺序接好

2. 注：红黑之间为取电工作，工作电压范围为：±8V-120V DC

二.单体模块连接步骤（需选配单体采集器）

第一步：确定整个电池组需要使用单体模块数量。

     ●模块数量=整个电池组节数除以一个单体模块所能监测节数，未整除的，模块数量需要加1。

     ●举例：如电池组电池节数110节，配置的单体模块单个能监测6节，110÷6=18.33个，未整除，所以需要使用的模块数量=19个。

第二步：连接单体模块与电池的连线。（单体模块从1号模块开始）

     ●单体模块与单体电池连接，请用户按照对应的电池编号进行采集线连接！

     ●电压采集线与电池接线顺序为：如果以电池组正极为接线起始端，从电池组正极开始按照“红、绿01、绿02......绿05、绿06、绿07、黑”依次接线。使用多个单体模块时，按单体模块编号，从前到后，单体模块所有采集线全部连接上，最后一个模块多余的采集线，不用连接。

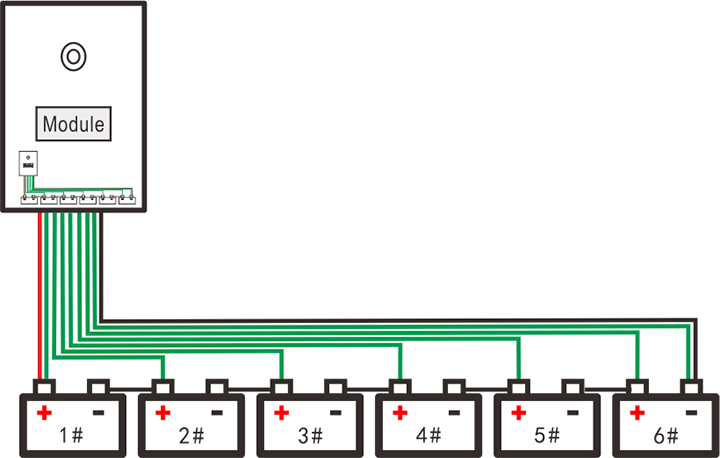

                                         6节及以上电池模块接线图

                                               电池不足6节模块接线图

注意：模块从电池取电，最小可监测电池数据1-6节，取电线为红色线和黑色线，建议模块取电范围12-24V供电通讯传输最佳。模块供电范围支持±8V-100V取电。

    ●单体模块的供电电源，单体模块的供电电源，单体模块的供电电压是8V以上,由红、黑电源线单独供电，将红黑电源线接到压差±8V以上电源上，模块取电支持红正黑负接线。电源取电方法，假如当前测量的电池组的单体电压是2V，通过6节电池取电；单体电压是6V，通过2节或者4节电池取电；单体电压是12V，通过1节或者2节电池取电。注意，每个单体模块都需要供电。

    ●单体模块供电后，对应模块上单体电压指示灯闪烁正常。主机接收到单体通讯后模块等频率慢闪，模块接线完成。

三：模块地址选配

备用模块0#模块的配置：

   备用0#模块直接夹在需要替换的模块电池位置上面。

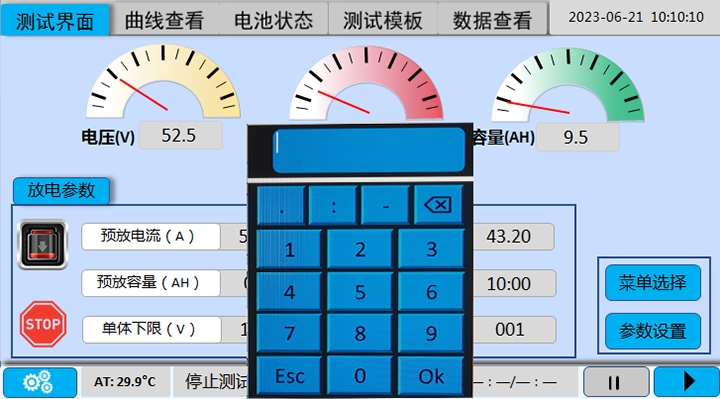

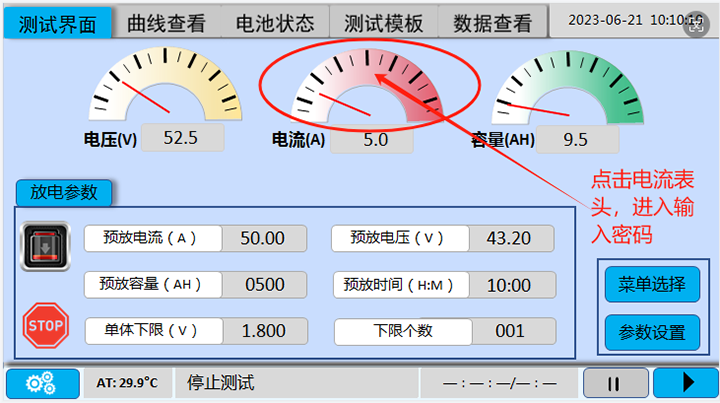

   主机开机（以ENS-3018D为例），进入主界面，点击电流表仪表盘中间位置图标，弹出对话框键入密码12345进入校准界面；

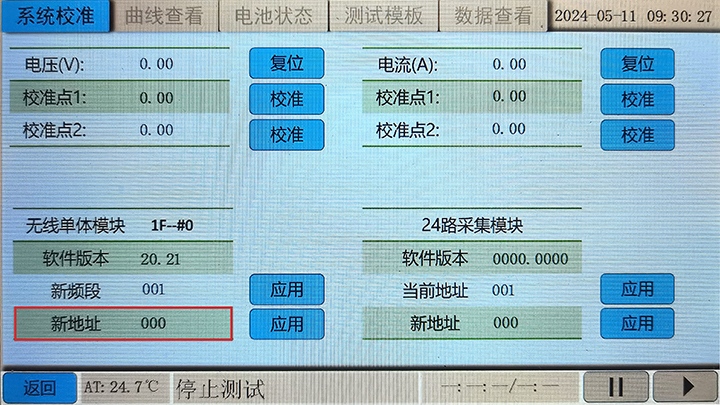

    点击“新地址：000”，弹出对话框，设置需要配置的号码，001模块为001-006号,002模块007-012号依次类推，输入模块号码点击对话框内确认按钮，当显示“新地址：001”时，位置号码显示与设置值一样时表示单体模块地址配置成功，配置完成。

点击返回按钮，模块重新上电，返回主界面进入电池状态界面查看单体模块地址显示。

四：任意模块号码配置成任意号码功能

   模块地址归0:模块断电状态下按住按键，模块夹上电池供电，上电后按键松手, 单体地址归0#成功（模块只有在0#的时候才能配置）;任意地址号模块归0#后按重复上述第二步骤可配置成任意模块地址。

五.监测的意义

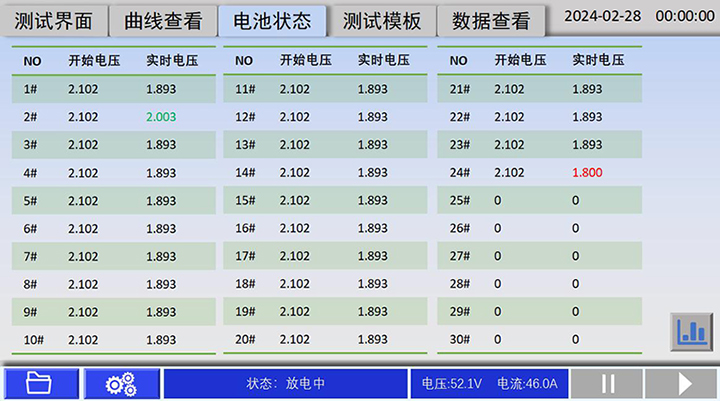

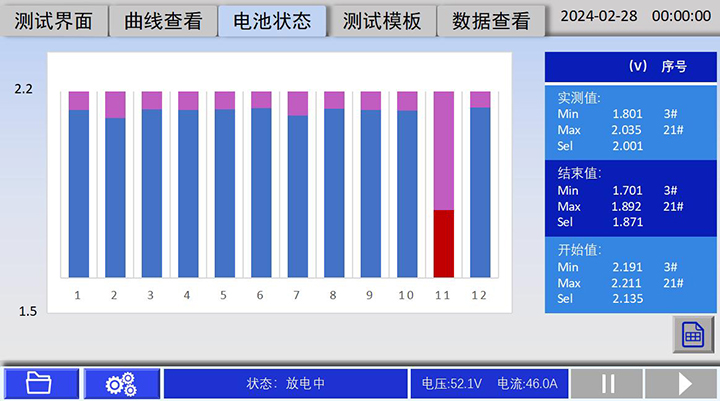

   电池充放电过程中，各单体电压实时检测和显示：并在主机屏幕上呈现出各单体电压柱状图的变化轨迹，支持数据表格显示，还能自动实时呈现出电压最高与最低的单体，帮助您快速分析单体变化的趋势，实现对各单体电池性能的定量判断，准确评估单体电池健康状态。
