产品简介

1.1 产品综述

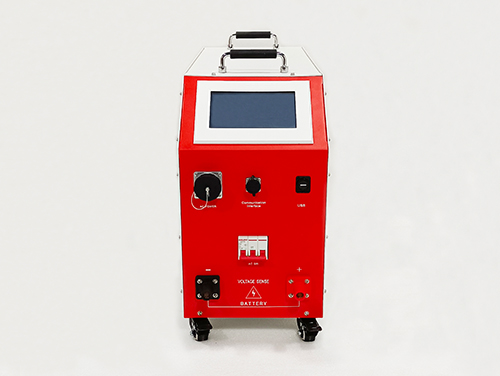

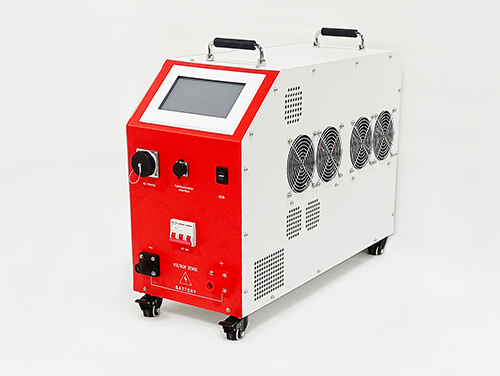

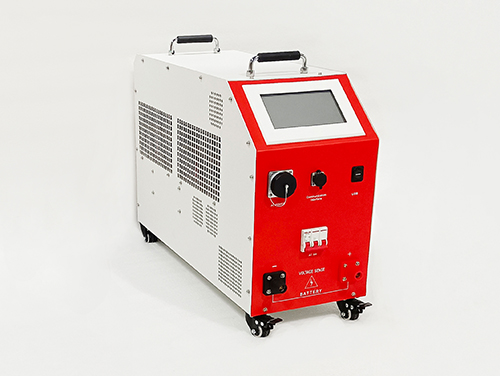

2205DC蓄电池智能充放电一体机通过内置电子负载对电池组实际进行放电。满足多种电压等级（90-300V）的电池组放电测试。测试仪可以实时监控充放电过程中的蓄电池电压、充放电电流、充放电时间、充放电容量等参数；适用于各种蓄电池的活化充放电、蓄电池初充电时的放电、蓄电池的维护充放电，同时也可检验蓄电池的储电性能及负载容量等；具有操作简便、充放电安全等优点。

本仪器采用当前先进的测试技术原理，在新技术、新器件、新材料、新工艺的研究应用上取得了一系列突破，是根据国家有关测试与维护规程要求所设计，对蓄电池进行性能检测的专业测试仪器。本测试仪可在蓄电池离线状态下,作为放电负载,通过连续调控放电电流，实现设定值的恒流放电。在放电时，当蓄电池组端电压、或单体电压跌至设定下限值、或设定的放电时间到、或设定的放电容量到时仪器将自动停止放电,并记录下所有有价值的、连续的过程实时数据。并兼容充电功能，在蓄电池电压失压或放电完成后或电池容量不足，作为充电源，提供恒流，恒压，浮充三阶段专业细化的充电阶段模式给蓄电池充电，在充电时，当蓄电池组端电压或单体电压充至设定上限值、或设定的充电时间到、或设定的充电容量到时仪器将自动停止充电,并记录下所有有价值的、连续的过程实时数据。该仪器放电功率大，体积小，重量轻，上位机数据管理软件功能齐全，大大减少了蓄电池日常测试维护的工作量。为电池和UPS电源维护提供全面科学的检测手段。

1.2 主要功能特点

l 产品采用定制镍铬合金电阻器作为负载源。低阻值；能实现更大电流的放电，定制型外观使功率密度更高。高精度；精度能控制在±0.001Ω内，作为负载源使放电过程更稳定。低温度系数；受温度系数影响小，环境适应能力强。耐电流冲击；耐电流能力强，能快速响应大电流冲击，放电过程更可靠。

l 智能芯片控制。放电过程智能控制，跟随蓄电池电压下降自动调整，保证恒流放电。单节蓄电池电压实时采集，并以曲线方式展示，便于评估分析，同时智能分析电池电压状态，并作出评估。智能计算放电容量与放电小时率之间的转换，实现电池容量状态最佳评估效果。可设定多种门限阀值，智能判断。

l 放电测试功能。在电池组脱离系统后利用智能假负载进行恒流或恒功率放电，或者利用智能假负载与用户设备并接进行恒流放电。设定好放电电压、放电电流、放电时间、放电容量等阀值等参数，测试仪便自动执行放电功能，并实时显示放电电流、电池已放容量、整组电压、单节电池电压、放电时间等数据；放电测试过程中可对放电参数进行修改。当电池组达到终止放电电压设定值、终止放电容量设定值、终止放电时间设定值、任一单体电池电压低于终止单体电压设定值或人为进行终止操作均可停止放电测试。

l 充电功能：严格按照蓄电池充电特性曲线进行自动充电，设计的充电模式是“恒流→（均充稳压值）定压减流→（自动判别转为）涓流浮充”，本仪器具有充电速度快、充电还原效率高、无需人工值守、超长时间充电无过充电危险、确保蓄电池使用寿命等优点。

l 循环及活化功能：电池组脱离系统后，放电充电参数设置后，仪表开始工作，在电池组放电结束后，自动转为充电功能，无需人为操作。

l 7英寸超大液晶触摸屏。采用7英寸大尺寸高亮触摸屏，分辨率1024x600，可直接在屏上进行点击操作，简单明了。抗干扰能力强。

l 采用LORA无线单体监测模块（选配）：兼容2V/4V/6V/12V单体电压监测。每个无线监测模块可同时监测6个单体，相比每个模块监测一只单体电压方法，需要配置的模块数量只是其1/6（48V只需4个监测模块），让无线模块接线操作更加简便。

l 单体模块频段设置：主机支持接受和修改多频段无线单体监测模块频段，在同一机房使用多台测试仪或近距离范围内使用多台测试仪采集单体模块数据不会干扰。目前支持可设置最多1-10频段接收。

l 电池充放电过程中，各单体电压实时检测和显示：并在主机屏幕上呈现出各单体电压柱状图的变化轨迹，支持数据表格显示，还能自动实时呈现出电压最高与最低的单体，帮助您快速分析单体变化的趋势。

l 充放电曲线查看：可回看放电过程中电池组电压、电流曲线。

l 内置多种充放电模板：仪器内置6组测试模板供选择，测试更便捷。可自行对测试模板进行修改和调用。

l 数据转存：主机配置U盘数据转存，数据分析软件可对数据进行解析，并支持报告生成，并支持在主机上修改测试数据名称，便于客户管理和识别测试数据。

l 放电模式多种选择：主机标配支持恒流放电，恒功率放电，恒压放电，三种放电模式，为客户提供多种测试模式选择，更好的检测蓄电池性能。

l 补偿放电功能测试：主机需开启补偿放电功能，开启后内部负载会根据霍尔元件检测到的电流值而自动减小，保证电池组恒流放电。主机显示电流=电池组放电电流=主机内部放电电流+实际负载电流。（选配项，需配置外部电流钳）

l 主从机模式并机测试：支持多台主机一起并机使用。（选配项，需配置主从机通讯线）。

l 断电续测功能：主机默认开放断电续测功能，在放电，充电，循环活化测试过程中，市电断电情况下，主机失去供电电源，当主机市电恢复供电电源情况下，主机会自动开始启动断电前测试状态继续测试，保证测试数据连续不中断，保证测试过程完整，无需人员值守。

l PC控制：主机支持配置上位机软件，由电脑端控制主机参数设置，启动停止功能。

l 内阻测试:主机支持测试每一节单体电池内阻功能并支持系数修改，测得内阻值供客户参考（需配备无线单体监测模块）。

l 在线监测：主机支持在线监测功能，当主机开启开启该功能后，主机主界面增加“在线监测”主功能选项，进入该功能界面可对蓄电池组电压，电流进行在线监测并记录电流，电流，容量，时间数据并可生成报表，便于客户判断蓄电池健康状态，（选配项，需配置单体模块和电流钳）。

l 预留RS485主机接口：电池单芯电压采集。

l 预留RS485从机接口：接受远程控制。

l 预留CAN通信接口：接收CAN信号输入读取。

产品参数

点击下载产品技术说明书：

ENS-2205DC蓄电池智能充放电一体机-说明书V2.1.docx
